🧪 Labo 12.1A – Classes Forme et Calculateur

Exercice 1 – Création de diagramme de classes​

🎯 Objectif​

L’objectif de cet exercice est de créer le diagramme de classes à l'aide des descriptions de classes fournies.

Nous avons besoin de calculer l'aire totale d'une illustration composée de formes géométriques. Certaines formes sont ajoutées à l'illustration tandis que d'autres sont soustraites afin de créer des 'trous'. Par exemple, si l'on veut créer la forme de 'beigne' suivante, nous devons tout d'abord ajouter un grand cercle et ensuite retirer un plus petit cercle à l'intérieur. Pour déterminer l'aire de ce 'beigne', nous devons prendre l'aire du plus grand cercle et soustraire l'aire du plus petit cercle.

Beigne

Afin de pouvoir calculer l'aire totale d'illustrations beaucoup plus complexes, la classe Calculateur sera implémentée afin de calculer l'aire automatiquement à l'aide des formes. Ces formes devront être fournies à la classe afin de calculer l'aire totale. Les formes peuvent être additionnées et soustraites entre elles.

Une forme de base Forme doit être utilisée. La Forme possède une propriété qui permet de déterminer si elle peut être additionnée ou soustraite à l'illustration. Les classes suivantes seront dérivées de celle-ci : Rectangle, Cercle, Triangle, Hexagone. Il est possible aussi d'utiliser la classe CercleFractionnée qui sera dérivée de la classe Cercle. Cette dernière pourra permettre de faire des illustrations comme ceci :

Smiley

🛠️ Instructions​

À l'aide de Visio, créez le diagramme de classes du programme. Assurez-vous de bien identifier toutes les classes et les relations entre elles.

Exercice 2 – Relation entre les classes du projet​

🎯 Objectif​

L’objectif de cet exercice est d'illustrer adéquatement une relation entre plusieurs classes.

🛠️ Instructions​

Commençez par récuperer le projet de départ.

Disponible ici 👉 Laboratoire12_1

Par la suite, consultez les descriptions de classes afin de les créer dans le projet Modèles. Finalement, faites usage du projet de tests unitaires afin de valider votre implémentation.

Calcul d'aire pour les formes​

FormeAire
RectangleLargeur ⋅ Hauteur
Triangle½ ⋅ Base ⋅ Hauteur
Cercleπ ⋅ Rayon2
Hexagone½ ⋅ 3 ⋅ √3 ⋅ Côté2

Descriptions des classes

Classe Forme​

La classe de base pour les formes.

Constructeur​

Forme( ModeOpération pMode )​

Permet de construire une Forme en lui fournissant son mode d'opération.

Propriété(s)​

ModeOpération​

Permet de déterminer si la forme doit ajouter ou retirer de l'illustration.

Aire​

Propriété calculée retournant l'aire de la forme.

Classe Triangle​

La classe dérivée de Forme permettant de représenter un triangle.

Constructeur​

Triangle( ModeOpération pMode, double pBase, double pHauteur )​

Permet de construire une Triangle en lui fournissant son mode d'opération, une base et une hauteur.

Propriété(s)​

Base​

Propriété représentant la longueur de la base. Doit lancer une exception ArgumentOutOfRangeException si la valeur est 0 ou négative.

Hauteur​

Propriété représentant la longueur de la hauteur. Doit lancer une exception ArgumentOutOfRangeException si la valeur est 0 ou négative.

Aire​

Propriété calculée retournant l'aire du triangle.

Classe Rectangle​

La classe dérivée de Forme permettant de représenter un rectangle.

Constructeur​

Rectangle( ModeOpération pMode, double pLargeur, double pHauteur )​

Permet de construire une Rectangle en lui fournissant son mode d'opération, une largeur et une hauteur.

Propriété(s)​

Largeur​

Propriété représentant la longueur de la largeur. Doit lancer une exception ArgumentOutOfRangeException si la valeur est 0 ou négative.

Hauteur​

Propriété représentant la longueur de la hauteur. Doit lancer une exception ArgumentOutOfRangeException si la valeur est 0 ou négative.

Aire​

Propriété calculée retournant l'aire du rectangle.

Classe Hexagone​

La classe dérivée de Forme permettant de représenter un hexagone.

Constructeur​

Hexagone( ModeOpération pMode, double pCôté )​

Permet de construire un Hexagone en lui fournissant son mode d'opération et une longueur de côté.

Propriété(s)​

Côté​

Propriété représentant la longueur d'un des 6 côtés de l'hexagone. Doit lancer une exception ArgumentOutOfRangeException si la valeur est 0 ou négative.

Aire​

Propriété calculée retournant l'aire de l'hexagone.

Classe Cercle​

La classe dérivée de Forme permettant de représenter un cercle.

Constructeur​

Cercle( ModeOpération pMode, double pRayon )​

Permet de construire une Cercle en lui fournissant son mode d'opération et un rayon.

Propriété(s)​

Rayon​

Propriété représentant la longueur du rayon. Doit lancer une exception ArgumentOutOfRangeException si la valeur est 0 ou négative.

Aire​

Propriété calculée retournant l'aire du cercle.

Classe CercleFractionné​

La classe dérivée de Cercle permettant de représenter une fraction de cercle.

Constructeur​

CercleFractionné( ModeOpération pMode, double pRayon, double pFraction )​

Permet de construire un CercleFractionné en lui fournissant son mode d'opération, un rayon et une fraction.

Propriété(s)​

Fraction​

Propriété représentant la fraction du cercle. Doit lancer une exception ArgumentOutOfRangeException si la valeur est 0 ou négative ou dépasse 1.

Rayon​

Propriété représentant la longueur du rayon. Doit lancer une exception ArgumentOutOfRangeException si la valeur est 0 ou négative.

Aire​

Propriété calculée retournant l'aire du cercle fractionné. Vous devez faire usage de la propriété Aire de la classe parent Cercle.

Classe Calculateur​

Cette classe sert à calculer l'aire totale à l'aide de plusieurs formes.

Attribut(s)​

ListesFormes (privé)​

Contient l'ensemble des formes qui doivent être appliquées lors du calculs de l'aire totale.

Propriété(s)​

AireTotale​

Propriété calculée retournant l'aire totale à l'aide des formes et de leur mode d'opération.

Méthode(s)​

Appliquer( Forme pForme )​

Permet d'appliquer une forme à l'illustration. Garde en mémoire la Forme fournie et l'ajoute à la liste de formes.

Exercice 3 – Calcul d'aire totale​

🎯 Objectif​

L’objectif de cet exercice est de calculer les aires totales des illustrations suivantes à l'aide de la librairie de classe que vous venez de compléter.

🛠️ Instructions​

Pour chacune des illustrations,

  • Créez une fonction
  • Créez un objet Calculateur
  • Créez les formes nécessaires pour reproduire l'illustration. Attention de mettre le bon mode d'opération.
  • Appliquez les formes à l'objet Calculateur
  • Écrivez à la console la valeur de l'aire totale.

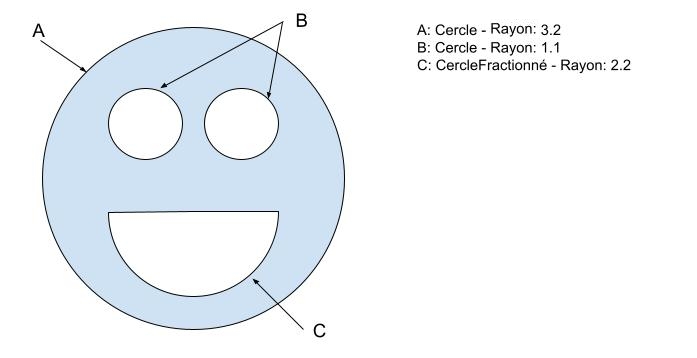

Illustration 1​

Illustration1

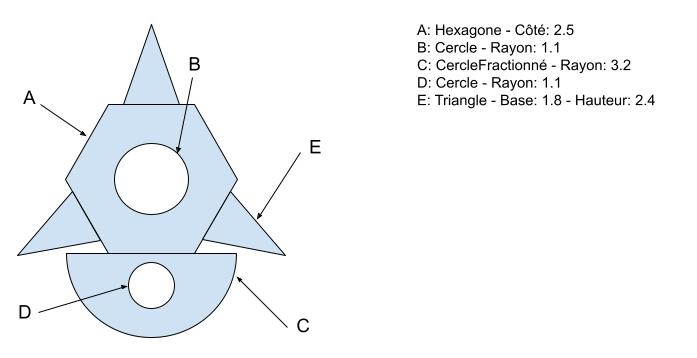

Illustration 2​

Illustration2

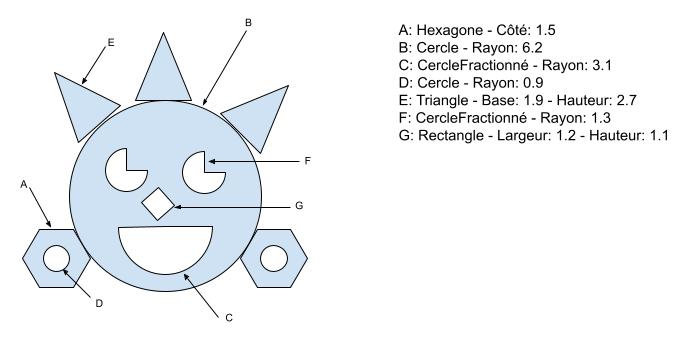

Illustration 3​

Illustration3

Exemple de résultat attendu dans la console :​

L'aire totale de l'illustration 1 est 16.96460032938488
L'aire totale de l'illustration 2 est 31.200276485650665
L'aire totale de l'illustration 3 est 110.68049437891702
