Rencontre 15 - NAT et accès distant

Est-il possible pour un hacker de prendre le contrôle de votre poste de travail à la maison à partir d'Internet, par SSH ou RDP ou d'autres protocoles de prise de contrôle à distance? Comment les hackers peuvent s'y prendre? Et comment se protéger contre ces attaques?

Mais tout d'abord, parlons des passerelles NAT, qui sont très communes dans les entreprises comme les ménages.

Les passerelles NAT

Vous avez probablement un NAT à la maison, peut-être sans le savoir. C'est un appareil qui garantit un accès à Internet tout en isolant votre réseau interne de plusieurs menaces provenant de l'extérieur. Voici comment ça fonctionne.

Qu'est-ce qu'une passerelle NAT?

Avec le protocole IP version 4, l'adressage IP se fait sur 32 bits. Cela donne $2^{32}$ adresses possibles, soit environ 4 milliards, ce qui semblait énorme au départ. En théorie, chaque ordinateur doit avoir une adresse IP unique pour communiquer adéquatement dans le réseau, mais avec le succès qu'Internet a connu, on a maintenant beaucoup plus que 4 milliards d'appareils connectés sur Internet et nécessitant une adresse unique.

Le NAT (Network Address Translation) vise à résoudre ce problème. C'est une technique utilisée dans les réseaux informatiques pour modifier les adresses IP dans les en-têtes des paquets IP en cours de transit à travers un routeur ou un pare-feu. On utilise souvent cette technique lorsqu'on a plus de machines dans notre réseau interne que d'adresse IP publiques à notre disposition.

Par exemple, à la maison, votre fournisseur d'accès Internet vous donne une seule adresse IP publique, routable sur Internet. Toutefois, vous avez plus d'une machine à la maison (ordinateurs, cellulaires, tablettes, télés connectées, etc.). Ainsi, vous pouvez avoir un grand nombre d'appareils qui partagent la même adresse IP sur Internet.

Comment est-ce possible? Comment le serveur peut savoir à qui retourner la réponse à une requête si plusieurs clients partagent la même adresse IP?

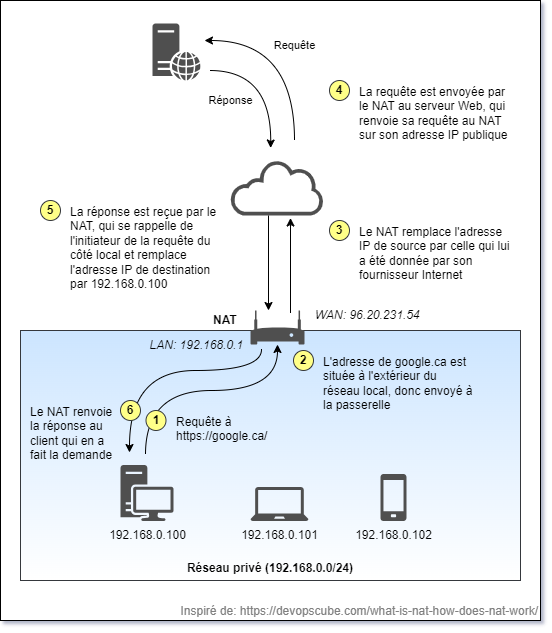

La passerelle NAT possède deux catégories d'interfaces réseau: une interface WAN (wide area network), du côté de votre fournisseur Internet, et une ou plusieurs interfaces LAN (local area network). La passerelle agit comme serveur DHCP du côté LAN pour assigner une adresse IP privée à tous les hôtes de votre réseau local (typiquement dans la plage 192.168.x.x ou 10.x.x.x). Dès que votre ordinateur tente d'envoyer un paquet IP vers Internet, le NAT intercepte ce paquet et modifie l'adresse IP de la source pour son adresse publique. Il envoie le paquet au serveur tout en gardant une copie de l'échange dans sa mémoire. Dès que la passerelle NAT reçoit la réponse du serveur, il regarde dans sa liste pour savoir quelle machine de son réseau interne a envoyé le paquet, puis modifie à nouveau l'entête du paquet et le renvoie au demandeur.

Le fonctionnement du NAT est différent de celui d'un pare-feu car il ne fonctionne pas au moyen de règles de filtrage. Il procure quand même un bon niveau de protection contre les attaques provenant d'Internet en rendant invisible de l'extérieur toutes les machines du réseau local. Si un attaquant tente de se connecter à mon ordinateur se situant derrière un NAT, c'est le NAT qui recevra la requête, et comme cette communication n'a pas été initiée par ma machine, le NAT détruira tout simplement cette requête.

Principe de fonctionnement

On va distinguer:

• Une adresse publique sur l'internet (unique pour toute l'humanité)
• Une adresse privée sur un réseau local (unique sur le réseau local)

Comment reconnaître une adresse privée?

Les adresses IPv4 privées sont des plages d'adresses IP réservées pour une utilisation au sein de réseaux privés. Elles ne sont pas routables sur l'Internet public. Voici les plages d'adresses IPv4 privées définies par le RFC 1918:

Classe	Adresse réseau	Plage d'adresses
A	10.0.0.0/8	10.0.0.0 → 10.255.255.255
B	172.16.0.0/12	172.16.0.0 → 172.31.255.255
C	192.168.0.0/24	192.168.0.0 → 192.168.255.255

Par ailleurs, la plage 169.254.0.0/16 (169.254.0.0 à 169.254.255.255) est également non routable sur l'Internet public, mais ne doit pas être utilisée pour des réseaux privés. Elle sert principalement à permettre l'établissement de réseaux ad hoc lorsqu'il n'y a pas de serveur DHCP accessible par les clients. Cette norme est définie dans le RFC 3927.

Si on reprend une requête qui part

• vers un serveur avec l'IP 45.45.45.45 en https donc sur le port 443
• depuis la machine avec l'IP 192.168.0.110
• via le routeur de la maison auquel mon fournisseur a attribuê l'adresse 40.40.40.121

Les étapes suivantes se passent:

• le paquet arrive au routeur:
  • port de destination = 443
  • port de retour = 4545
  • ip de destination = 45.45.45.45
  • ip de retour = 192.168.0.110
• le routeur voit que le paquet s'en va hors du réseau et il va faire la traduction suivante
  • l'adresse de retour (privée = 192.168.0.110) va être remplacée par la sienne (publique = 40.40.40.121)
  • le port de retour va être remplacé par une valeur au hasard disponible dans la table de NAT (par exemple, 1023)
  • il crée une entrée dans sa table NAT avec
    • le port de retour original (4545)
    • le port de retour modifié (1023)
    • l'adresse IP locale (192.168.0.110)
• les routeurs IP de l'Internet acheminent les paquets à la machine du serveur
• le serveur recoit la requête avec le bon port toutes les informations et la traite
• le serveur produit une réponse avec le numéro de port de retour (1023) et l'adresse IP source 40.40.40.121
• les routeurs IP de l'internet acheminent les paquets au routeur de la maison 40.40.40.121
• le routeur de la maison effectue les étapes suivantes:
  • il regarde le port de retour soit 1023
  • il regarde dans la table de NAT, s'il y a une entrée
  • si c'est le cas comme dans l'exemple il envoie un paquet modifié avec
    • IP destination 192.168.0.110
    • port 4545
  • s'il ne trouve rien, le paquet est ignoré, rien n'est envoyé sur le réseau local

Quelques observations:

• il y a une modification d'adresse IP et port à l'aller et au retour
• on part de l'hypothèse que le protocole respecte les conventions IP et TCP sur les adresses et ports
• s'il n'y a pas de paquet qui est sorti du réseau local, un paquet ne peut pas arriver au routeur et être envoyé à une machine avec adresse privée

Questions / discussions

1. Selon vous, si 2 ordinateurs de ma maison sur le Wifi envoient tous les deux des requêtes au même serveur comment le routeur peut savoir à quel ordi, il doit envoyer une réponse quand elle arrive de l'Internet?

2. Si à chaque fois que j'envoie une requête vers l'Internet, il se crée une entrée dans une table de NAT, depuis le temps comment la mémoire vive de mon routeur n'a pas explosé?

3. Quand je suis à la maison, c'est quoi mon adresse IP?

Sens de l'initiation

Derrière un NAT, dans le réseau local, les appareils possèdent une adresse IP privée, non routable. Les appareils dans le réseau local ne sont pas conscients de leur adresse IP publique puisque c'est le NAT qui s'occupe de faire la traduction pour eux. Conséquemment, les appareils sur Internet ne connaissent pas ceux du réseau local; la seule manière qu'ils ont de communiquer avec eux est via la passerelle NAT, qui se rappelle de qui a initié la demande.

Autrement dit, les appareils derrière un NAT ne peuvent recevoir du trafic que lorsqu'ils ont eux-mêmes initié une connexion. Le seul appareil du réseau local qui puisse être accédé directement sans avoir initié la communication est la passerelle NAT elle-même. Si elle reçoit un paquet qui n'a pas été initié par un appareil du réseau privé, ce paquet sera détruit.

Le NAT constitue donc une protection très efficace contre les cyberattaques provenant d'Internet, pour autant que la passerelle soit exempte de vulnérabilités.

Redirection de port

Pour permettre à du trafic initié à l'extérieur du réseau local d'être acheminé à une machine du réseau privé, on peut configurer la passerelle NAT pour ouvrir un port d'écoute et le rediriger vers une machine du réseau interne, en effectuant la traduction dans l'autre sens. Ce procédé s'appelle la redirection de port.

Par exemple, un serveur Web situé dans le réseau local (par exemple, 192.168.0.105) écoute sur le port 443 (https). Un client sur Internet accède au serveur avec l'adresse du NAT (40.40.40.121) sur son port 443. Elle redirige les requêtes entrantes sur ce port au serveur du réseau interne et réachemine les réponses aux clients en ayant fait la demande. Dans la perspective du client, le serveur Web est la passerelle NAT.

Pour que la redirection de port fonctionne, il faut préalablement configurer le NAT en spécifiant un port d'écoute, ainsi que l'adresse privée et le port du serveur. Fait intéressant, le port externe et le port interne ne sont pas forcément les mêmes. On pourrait avoir le NAT qui écoute sur le port 443 mais qui redirige ses requêtes sur le port 1234 sur le serveur interne.

Contrôle à distance

Sachant que la grande majorité des réseaux IPv4 sont situés derrière un NAT, on rappelle la question de départ: comment un peut-on prendre le contrôle d'un appareil situé dans un réseau privé, comme à la maison ou au collège?

Scénario 1: Le gentil technicien

Paul est technicien informatique et doit prendre le contrôle de la machine d'un client perdu, Jean. Jean est derrière un NAT.

Selon vous:

• Est-ce que Paul peut utiliser une application qui envoie directement une demande à la machine de Jean? Mettons qu'il y a un serveur SSH sur la machine de Jean?
• Si ce n'est pas le cas, comment on fait?

Notre responsabilité surtout en IT est de s'assurer que la solution qu'on utilise pour administrer à distance n'ouvre pas une brèche pour hacker à distance.

Scénario 2: Le méchant scammeur qui vient de l'étranger

1. Marie-Thérèse reçoit un texto qui lui indique que son compte à la BMO a été piraté.
2. Elle doit cliquer sur un lien pour résoudre le problème.
3. Quand elle clique sur le lien elle arrive sur une page qui décrit le problème et indique au scammer qu'il a une victime potentielle.
4. Il appelle sur le numéro de Marie-Thérèse, elle est devant son ordinateur sur la page du scammer
5. Il lui demande de télécharger un logiciel pour résoudre son problème.
6. Comme le site lui montre une page qui ressemble à celle de sa banque avec un montant de 0$, elle panique
7. La personne est une femme elle parle doucement et Marie-Thérèse est rassurée
8. Elle télécharge le logiciel qui initie une communication avec un serveur à travers son NAT
9. Le scammer peut maintenant via le même serveur communiquer directement avec le poste de Marie-Thérèse

Une fois que c'est fait, le scammer peut:

• collecter toutes les frappes clavier en mode keylogger
• accéder aux fichiers

Il n'est pas obligé d'obtenir des informations personnelles de la personne puisque l'application installée peut collecter des données, réinitier des communications plus tard avec le serveur etc.

Les solutions d'accès à distance

Il y a deux grands types de solutions pour l'accès à distance.

Les services directs

Les services directs désignent les services d'accès à distance qui acceptent les connexions directes sans nécessiter d'intermédiaire. Ces services sont surtout utilisés par des administrateurs système qui ont accès au réseau local (soit physiquement ou à l'aide d'un VPN). Les appareils (serveurs, postes de travail, etc.) exécutent un service en arrière-plan qui écoutent sur un port spécifique en attente d'une connexion.

Les principaux services directs sont:

• SSH (Secure Shell): Ce protocole est surtout utilisé sur les systèmes Linux/UNIX et permet d'accéder à la ligne de commande. Son port par défaut est 22/tcp.
• RDP (Remote Desktop Protocol): Ce protocole est surtout utilisé sous Windows et permet d'accéder à l'interface graphique du système. Son port par défaut est 3389/tcp.
• VNC (Virtual Network Computing): Ce protocole, tout comme RDP, permet d'accéder à l'interface graphique à distance. Son port par défaut est 5900/tcp.

À moins de configurer de la redirection de ports, ces services ne sont pas utilisables à travers un NAT.

Les services avec intermédiaire

Ces solutions utilisent des serveurs intermédiaires (souvent sur le Cloud) pour faciliter la connexion entre les ordinateurs. Elles sont souvent plus faciles à configurer et offrent des fonctionnalités supplémentaires comme le transfert de fichiers et les réunions en ligne. Leur principal avantage est de permettre leur utilisation à travers un NAT.

Sur l'ordinateur qu'on souhaite être contrôlable à distance, on installe un logiciel qui démarre automatiquement dès la mise sous tension de la machine. Plutôt que d'ouvrir un port d'écoute, de logiciel ouvre une connexion TCP avec un serveur sur Internet, ce qui fait en sorte que le NAT sait maintenant à quelle machine du réseau local acheminer le trafic provenant de ce serveur. C'est ce serveur qui agit comme intermédiaire et qui contrôle les autorisations d'accès.

Les principaux services sont:

• Chrome Remote Desktop (Gratuit)
• TeamViewer (Gratuit pour un usage non commercial)
• LogMeIn Pro
• GoToMyPC
• AnyDesk
• Microsoft Quick Assist

Ce sont aussi des services de ce type qui sont utilisés par les scammeurs et les hackers. En utilisant l'ingénierie sociale, ils arrivent à manipuler leur victime pour qu'elle installe une application qui démarre une connexion vers un serveur contrôlé par l'attaquant. Ça crée un « backdoor » qui permet à l'attaquant d'effectuer des actions à distance à travers le NAT, comme la prise de contrôle à distance, l'envoi de commandes ou le vol de données.
